第一章：《Ansible自动化部署K8S集群》

说明：

  1. 强烈建议学习课堂视频，更多细节都在里面！
  2. 本文档为内部学员资料，请不要随意转发。

一、Ansible自动化部署K8S集群

1.1 Ansible介绍

Ansible是一种IT自动化工具。它可以配置系统，部署软件以及协调更高级的IT任务，例如持续部署，滚动更新。Ansible适用于管理企业IT基础设施，从具有少数主机的小规模到数千个实例的企业环境。Ansible也是一种简单的自动化语言，可以完美地描述IT应用程序基础结构。

具备以下三个特点：

  • 简单：减少学习成本
  • 强大：协调应用程序生命周期
  • 无代理：可预测，可靠和安全

使用文档：https://releases.ansible.com/ansible/ 使用文档： https://docs.ansible.com/

安装Ansible：yum install ansible -y

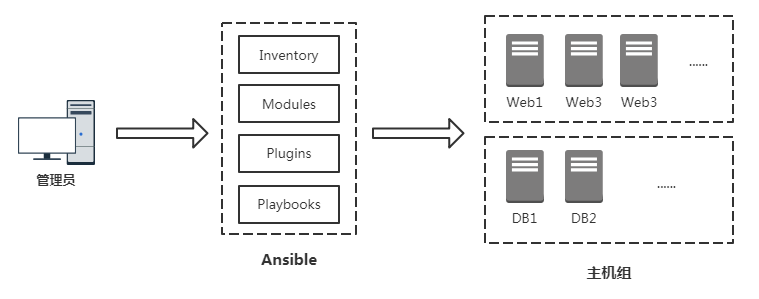

https://cdn.jsdelivr.net/gh/jiuchan/pic1.blog.mulinux.com/k8s/k8s-2/ansible.png

  • Inventory：Ansible管理的主机信息，包括IP地址、SSH端口、账号、密码等
  • Modules：任务均有模块完成，也可以自定义模块，例如经常用的脚本。
  • Plugins：使用插件增加Ansible核心功能，自身提供了很多插件，也可以自定义插件。例如connection插件，用于连接目标主机。
  • Playbooks：“剧本”，模块化定义一系列任务，供外部统一调用。Ansible核心功能。

1.2 主机清单

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

[webservers]
alpha.example.org
beta.example.org
192.168.1.100
www[001:006].example.com

[dbservers]
db01.intranet.mydomain.net
db02.intranet.mydomain.net
10.25.1.56
10.25.1.57
db-[99:101]-node.example.com
1
2
3
4
5
6
7
8

ssh-keygen -t rsa
ssh-copy-id -i /root/.ssh/id_rsa.pub -p '20100' 'root@192.168.20.231'
ssh-copy-id -i /root/.ssh/id_rsa.pub -p '20100' 'root@192.168.20.232'
ssh-copy-id -i /root/.ssh/id_rsa.pub -p '20100' 'root@192.168.20.23
chown 0700 -R /root/.ssh/
cat /root/.ssh/id_rsa.pub > /root/.ssh/authorized_keys
chown root.root -R /root/.ssh/
cd /root/.ssh/

sed -i “s/#host_key_checking = .*/host_key_checking = False/g” /etc/ansible/ansible.cfg

1.3 命令行使用

ad-hoc命令可以输入内容，快速执行某个操作，但不希望留存记录。

ad-hoc命令是理解Ansible和在学习playbooks之前需要掌握的基础知识。

一般来说，Ansible的真正能力在于剧本。

1、连接远程主机认证

SSH密码认证：

1
2
3
4
5
6
7
8

[webservers]
192.168.1.100:22 ansible_ssh_user=root ansible_ssh_pass=’123456’
192.168.1.101:22 ansible_ssh_user=root ansible_ssh_pass=’123456’
[dbservers]
db01.intranet.mydomain.net
db02.intranet.mydomain.net
10.25.1.56
10.25.1.57

SSH密钥对认证：

1
2
3
4
5
6
7

[webservers]
10.206.240.111:22 ansible_ssh_user=root ansible_ssh_key=/root/.ssh/id_rsa
10.206.240.112:22 ansible_ssh_user=root

也可以ansible.cfg在配置文件中指定：
[defaults]
private_key_file = /root/.ssh/id_rsa  # 默认路径

2、常用选项

选项 描述
-C, –check 运行检查，不执行任何操作
-e EXTRA_VARS,–extra-vars=EXTRA_VARS 设置附加变量 key=value
-u REMOTE_USER, –user=REMOTE_USER SSH连接用户，默认None
-k, –ask-pass SSH连接用户密码
-b, –become 提权，默认root
-K, –ask-become-pass 提权密码

3、命令行使用

1
2
3

ansible all -m ping
ansible all -m shell -a "ls /root" -u root -k
ansible webservers -m copy –a "src=/etc/hosts dest=/tmp/hosts"

1.4 常用模块

ansible-doc –l 查看所有模块

ansible-doc –s copy 查看模块文档

模块文档：https://docs.ansible.com/ansible/latest/modules/modules_by_category.html

1、shell

在目标主机执行shell命令。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

- name: 将命令结果输出到指定文件
  shell: somescript.sh >> somelog.txt
- name: 切换目录执行命令
  shell:
    cmd: ls -l | grep log
    chdir: somedir/
- name: 编写脚本
  shell: |
      if [ 0 -eq 0 ]; then
         echo yes > /tmp/result
      else
         echo no > /tmp/result
      fi
  args:
    executable: /bin/bash

2、copy

将文件复制到远程主机。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

- name: 拷贝文件
  copy:
    src: /srv/myfiles/foo.conf
    dest: /etc/foo.conf
    owner: foo
    group: foo
    mode: u=rw,g=r,o=r
    # mode: u+rw,g-wx,o-rwx
    # mode: '0644'
    backup: yes

3、file

管理文件和文件属性。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

- name: 创建目录
  file:
    path: /etc/some_directory
    state: directory
    mode: '0755'
- name: 删除文件
  file:
    path: /etc/foo.txt
    state: absent
- name: 递归删除目录
  file:
    path: /etc/foo
    state: absent

present，latest：表示安装

absent：表示卸载

4、yum

软件包管理。

1
2
3
4

ansible webservers -m yum -a "name=http://nginx.org/packages/rhel/7/x86_64/RPMS/nginx-1.16.1-1.el7.ngx.x86_64.rpm state=present"


ansible webservers -m systemd -a "name=http://nginx.org/packages/rhel/7/x86_64/RPMS/nginx-1.16.1-1.el7.ngx.x86_64.rpm state=restarted enabled=yes"
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

- name: 安装最新版apache
  yum:
    name: httpd
    state: latest
- name: 安装列表中所有包
  yum:
    name:
      - nginx
      - postgresql
      - postgresql-server
    state: present
- name: 卸载apache包
  yum:
    name: httpd
    state: absent
- name: 更新所有包
  yum:
    name: '*'
    state: latest
- name: 安装nginx来自远程repo
  yum:
    #name: http://nginx.org/packages/centos/6/noarch/RPMS/nginx-release-centos-6-0.el6.ngx.noarch.rpm
    name: http://nginx.org/packages/rhel/7/x86_64/RPMS/nginx-1.14.0-1.el7_4.ngx.x86_64.rpm
    # name: /usr/local/src/nginx-release-centos-6-0.el6.ngx.noarch.rpm
    state: present

5、service/systemd

管理服务。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

- name: 服务管理
  service:
    #name: httpd
    name: etcd
    state: started
    #state: stopped
    #state: restarted
    #state: reloaded
- name: 设置开机启动
  service:
    name: httpd
    enabled: yes
1
2
3
4
5
6

- name: 服务管理
  systemd:
	name=etcd
	state=restarted
	enabled=yes
	daemon_reload=yes

6、unarchive

1
2
3
4

- name: 解压
  unarchive:
    src=test.tar.gz
    dest=/tmp

7、debug

执行过程中打印语句。

1
2
3
4
5
6
7

- debug:
    msg: System {{ inventory_hostname }} has uuid {{ ansible_product_uuid }}

- name: 显示主机已知的所有变量
  debug:
    var: hostvars[inventory_hostname]
    verbosity: 4

1.5 变量(此节忽略)

变量是应用于多个主机的便捷方式； 实际在主机执行之前，变量会对每个主机添加，然后在执行中引用。

1、主机变量与组变量

1
2
3
4
5
6

[webservers]
192.168.1.100 ansible_ssh_user=root hostname=web1
192.168.1.100 ansible_ssh_user=root hostname=web2

[webservers:vars]
ansible_ssh_user=root hostname=web1

2、Register变量

1
2
3
4
5

- shell: /usr/bin/uptime
  register: result
- debug:
    var: result
    verbosity: 2

1.5 Playbook

Playbooks是Ansible的配置，部署和编排语言。他们可以描述您希望在远程机器做哪些事或者描述IT流程中一系列步骤。使用易读的YAML格式组织Playbook文件。

如果Ansible模块是您工作中的工具，那么Playbook就是您的使用说明书，而您的主机资产文件就是您的原材料。

与adhoc任务执行模式相比，Playbooks使用ansible是一种完全不同的方式，并且功能特别强大。

https://docs.ansible.com/ansible/latest/user_guide/playbooks.html

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19

---
- hosts: webservers
  vars:
    http_port: 80
    server_name: www.ctnrs.com
  remote_user: root
  gather_facts: false
  tasks:
  - name: 安装nginx最新版
    yum: pkg=nginx state=latest
  - name: 写入nginx配置文件
    template: src=/srv/httpd.j2 dest=/etc/nginx/nginx.conf
    notify:
    - restart nginx
  - name: 确保nginx正在运行
    service: name=httpd state=started
  handlers:
    - name: restart nginx
      service: name=nginx state=reloaded

1、主机和用户

1
2
3
4

- hosts: webservers
  remote_user: lizhenliang
  become: yes
  become_user: root

ansible-playbook nginx.yaml -u lizhenliang -k -b -K

2、定义变量

变量是应用于多个主机的便捷方式； 实际在主机执行之前，变量会对每个主机添加，然后在执行中引用。

  • 命令行传递

    1

    -e VAR=VALUE

  • 主机变量与组变量

在Inventory中定义变量。

1
2
3
4
5
6

[webservers]
192.168.1.100 ansible_ssh_user=root hostname=web1
192.168.1.100 ansible_ssh_user=root hostname=web2

[webservers:vars]
ansible_ssh_user=root hostname=web1
  • 单文件存储

Ansible中的首选做法是不将变量存储在Inventory中。

除了将变量直接存储在Inventory文件之外，主机和组变量还可以存储在相对于Inventory文件的单个文件中。

组变量：

group_vars 存放的是组变量

group_vars/all.yml 表示所有主机有效，等同于[all:vars]

grous_vars/etcd.yml 表示etcd组主机有效，等同于[etcd:vars]

1
2
3
4

# vi /etc/ansible/group_vars/all.yml
work_dir: /data
# vi /etc/ansible/host_vars/webservers.yml
nginx_port: 80
  • 在Playbook中定义
1
2
3
4

- hosts: webservers
  vars:
    http_port: 80
    server_name: www.ctnrs.com
  • Register变量
1
2
3
4

- shell: /usr/bin/uptime
  register: result
- debug:
    var: result

3、任务列表

每个play包含一系列任务。这些任务按照顺序执行，在play中，所有主机都会执行相同的任务指令。play目的是将选择的主机映射到任务。

1
2
3

  tasks:
  - name: 安装nginx最新版
    yum: pkg=nginx state=latest

4、语法检查与调试

语法检查：ansible-playbook –check /path/to/playbook.yaml

测试运行，不实际操作：ansible-playbook -C /path/to/playbook.yaml

debug模块在执行期间打印语句，对于调试变量或表达式，而不必停止play。与’when：‘指令一起调试更佳。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

- hosts: webserver
#tasks:
#- debug:
#msg: {{group_names}}
#- debug:
#msg: {{inventory_hostname}}
#- debug:
#msg: {{ansible_hostname}}


  - debug: msg={{group_names}}
  - name: 主机名
    debug:
      msg: "{{inventory_hostname}}"

5、任务控制

如果你有一个大的剧本，那么能够在不运行整个剧本的情况下运行特定部分可能会很有用。

1
2
3
4
5
6
7

  tasks:
  - name: 安装nginx最新版
    yum: pkg=nginx state=latest
    tags: install
  - name: 写入nginx配置文件
    template: src=/srv/httpd.j2 dest=/etc/nginx/nginx.conf
    tags: config

使用：

1
2
3

ansible-playbook example.yml --tags "install"
ansible-playbook example.yml --tags "install,config"
ansible-playbook example.yml --skip-tags "install"

6、流程控制

条件：

1
2
3
4

tasks:
- name: 只在192.168.1.100运行任务
  debug: msg="{{ansible_default_ipv4.address}}"
  when: ansible_default_ipv4.address == '192.168.1.100'

循环：

1
2
3
4
5
6

tasks:
- name： 批量创建用户
  user: name={{ item }} state=present groups=wheel
  with_items:
     - testuser1
     - testuser2
1
2
3
4

- name: 解压
  copy: src={{ item }} dest=/tmp
  with_fileglob:
    - "*.txt"

常用循环语句：

语句 描述
with_items 标准循环
with_fileglob 遍历目录文件
with_dict 遍历字典

7、模板

1
2
3
4
5
6

 vars:
    domain: "www.ctnrs.com"
 tasks:
  - name: 写入nginx配置文件
    #template: src=/srv/httpd.j2 dest=/etc/nginx/nginx.conf
    template: src=/srv/server.j2 dest=/etc/nginx/conf.d/server.conf
1
2
3
4
5
6
7
8
9

# server.j2
{% set domain_name = domain %}
server {
   listen 80;
   server_name {{ domain_name }};
   location / {
        root /usr/share/html;
   }
}

在jinja里使用ansible变量直接 {{ }}引用。使用ansible变量赋值jinja变量不用{{ }}引用。

定义变量：

1

{% set local_ip = inventory_hostname %}

条件和循环：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

{% set list=['one', 'two', 'three'] %}
{% for i in list %}
	{% if i == 'two' %}
		-> two
	{% elif loop.index == 3 %}
		-> 3
	{% else %}
		{{i}}
	{% endif %}
{% endfor %}

例如：生成连接etcd字符串

1
2
3
4

{% for host in groups['etcd'] %}
	https://{{ hostvars[host].inventory_hostname }}:2379
	{% if not loop.last %},{% endif %}
{% endfor %}

里面也可以用ansible的变量。

1.6 Roles

Roles是基于已知文件结构自动加载某些变量文件，任务和处理程序的方法。按角色对内容进行分组，适合构建复杂的部署环境。

1、定义Roles

Roles目录结构：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

site.yml
webservers.yml
fooservers.yml
roles/
   common/
     tasks/
     handlers/
     files/
     templates/
     vars/
     defaults/
     meta/
   webservers/
     tasks/
     defaults/
     meta/
  • tasks -包含角色要执行的任务的主要列表。
  • handlers -包含处理程序，此角色甚至在此角色之外的任何地方都可以使用这些处理程序。
  • defaults-角色的默认变量
  • vars-角色的其他变量
  • files -包含可以通过此角色部署的文件。
  • templates -包含可以通过此角色部署的模板。
  • meta-为此角色定义一些元数据。请参阅下面的更多细节。

通常的做法是从tasks/main.yml文件中包含特定于平台的任务：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

# roles/webservers/tasks/main.yml
- name: added in 2.4, previously you used 'include'
  import_tasks: redhat.yml
  when: ansible_facts['os_family']|lower == 'redhat'
- import_tasks: debian.yml
  when: ansible_facts['os_family']|lower == 'debian'

# roles/webservers/tasks/redhat.yml
- yum:
    name: "httpd"
    state: present

# roles/webservers/tasks/debian.yml
- apt:
    name: "apache2"
    state: present

2、使用角色

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19

# site.yml
- hosts: webservers
  roles:
    - common
    - webservers


定义多个：
- name: 0
  gather_facts: false
  hosts: all
  roles:
    - common

- name: 1
  gather_facts: false
  hosts: all
  roles:
    - webservers

3、角色控制

1
2
3
4
5
6

- name: 0.系统初始化
  gather_facts: false
  hosts: all
  roles:
    - common
  tags: common

4、定义变量

组变量：

group_vars 存放的是组变量

group_vars/all.yml 表示所有主机有效，等同于[all:vars]

grous_vars/etcd.yml 表示etcd组主机有效，等同于[etcd:vars]

1.7 自动化部署K8S（离线版）

1、 熟悉二进制部署K8S步骤

  1. 服务器规划
    角色 IP 组件
    k8s-master1 192.168.31.61 kube-apiserver kube-controller-manager kube-scheduler etcd
    k8s-master2 192.168.31.62 kube-apiserver kube-controller-manager kube-scheduler
    k8s-node1 192.168.31.63 kubelet kube-proxy docker etcd
    k8s-node2 192.168.31.66 kubelet kube-proxy docker etcd
    Load Balancer（Master） 192.168.31.61 192.168.31.60 (VIP) nginx keepalived
    Load Balancer（Backup） 192.168.31.62 nginx keepalived
  2. 系统初始化
    1. 关闭selinux，firewalld
    2. 关闭swap
    3. 时间同步
    4. 写hosts
  3. Etcd集群部署
    1. 生成etcd证书
    2. 部署三个etcd集群
    3. 查看集群状态
  4. 部署Master
    1. 生成apiserver证书
    2. 部署apiserver、controller-manager和scheduler组件
    3. 启动TLS Bootstrapping
  5. 部署Node
    1. 安装Docker
    2. 部署kubelet和kube-proxy
    3. 在Master上允许为新Node颁发证书
    4. 授权apiserver访问kubelet
  6. 部署插件（准备好镜像）
    1. Flannel
    2. Web UI
    3. CoreDNS
    4. Ingress Controller
  7. Master高可用
    1. 增加Master节点（与Master1一致）
    2. 部署Nginx负载均衡器
    3. Nginx+Keepalived高可用
    4. 修改Node连接VIP

2、Roles组织K8S各组件部署解析

编写建议：

  1. 梳理流程和Roles结构
  2. 如果配置文件有不固定内容，使用jinja渲染
  3. 人工干预改动的内容应统一写到一个文件中

3、下载所需文件

确保所有节点系统时间一致

下载Ansible部署文件：

1
2

git clone https://github.com/lizhenliang/ansible-install-k8s
cd ansible-install-k8s

下载软件包并解压：

云盘地址：https://pan.baidu.com/s/1lTXolmlcCJbei9HY2BJRPQ

1

tar zxf binary_pkg.tar.gz

4、修改Ansible文件

修改hosts文件，根据规划修改对应IP和名称。

1

vi hosts

修改group_vars/all.yml文件，修改软件包目录和证书可信任IP。

1
2
3
4
5
6

vim group_vars/all.yml
software_dir: '/root/binary_pkg'
...
cert_hosts:
  k8s:
  etcd:

5、一键部署

架构图

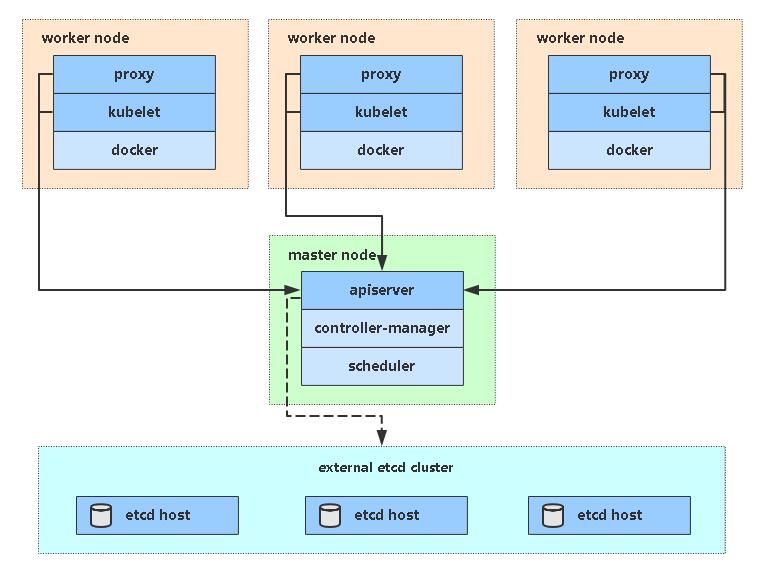

https://cdn.jsdelivr.net/gh/jiuchan/pic1.blog.mulinux.com/k8s/k8s-2/single-master.jpg

​ 单Master架构

avatar

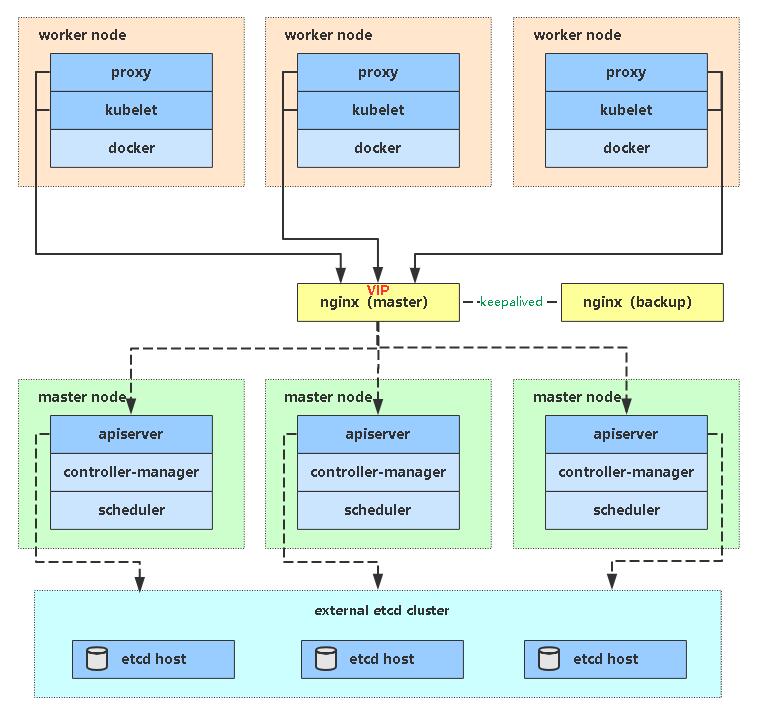

​ 多Master架构

部署命令 单Master版：

1

ansible-playbook -i hosts single-master-deploy.yml -uroot -k

多Master版：

1

ansible-playbook -i hosts multi-master-deploy.yml -uroot -k

6、部署控制

如果安装某个阶段失败，可针对性测试.

例如：只运行部署插件

1

ansible-playbook -i hosts single-master-deploy.yml -uroot -k --tags addons

示例参考：https://github.com/ansible/ansible-examples

参考： http://www.ctnrs.com

更新于 2020-11-18
CC BY-NC-SA 4.0
在编辑器中打开
LINE Myspace
K8S
返回 | 主页

目录
